1. 적절한 시스템 설계 및 규모 조정
1.1 적절한 집진 시스템 크기 선택

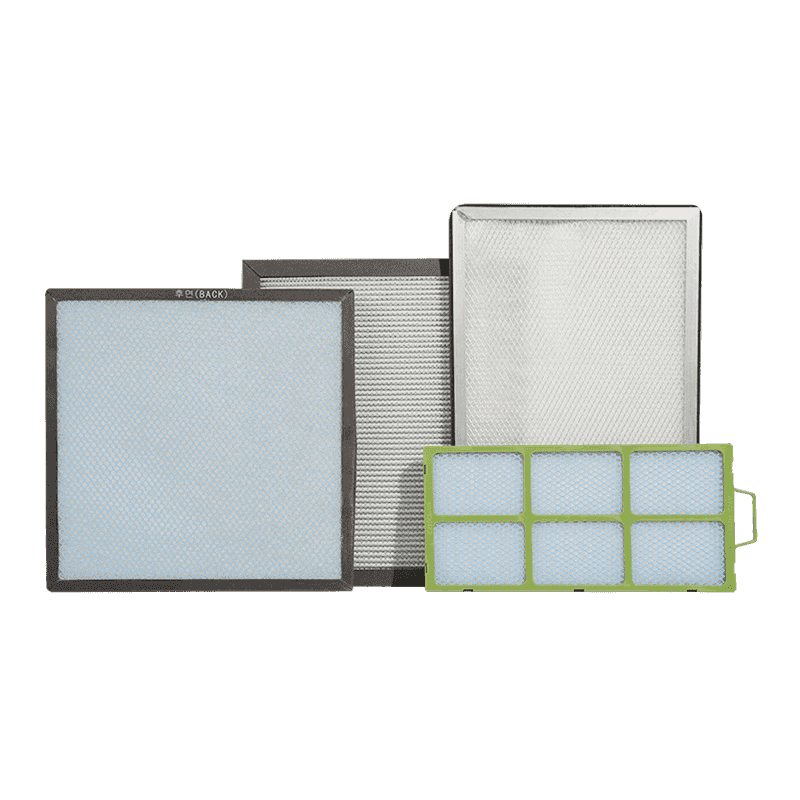

는 먼지 수집 공기 필터 실제 먼지 부하와 생산 환경을 기준으로 크기를 결정해야 합니다. 대형 시스템은 필요한 것보다 더 높은 용량으로 작동하기 때문에 팬과 덕트 에너지를 낭비합니다. 소형 시스템은 먼지를 효과적으로 수집하지 못하여 환경 오염이 증가하고 성능 부족을 보상하기 위해 더 높은 전력이 필요할 수 있습니다. 올바른 시스템 크기는 일반적으로 공기 흐름(CFM)과 먼지 농도를 계산하여 결정됩니다. 여기에는 일반적으로 먼지 유형, 입자 크기, 생산 영역 내 먼지 수집 위치와 같은 요소를 평가하는 작업이 포함됩니다. 공장의 총 공기 흐름, 장비 배기량, 공기 속도 요구 사항을 기반으로 한 표준 설계 계산을 사용하면 가장 적합한 시스템 크기를 선택하는 데 도움이 될 수 있습니다. 또한 시스템 설계에서는 과다 추출 또는 과소 추출 영역을 방지하기 위해 균일한 공기 흐름 분포를 고려해야 합니다. 집진 시스템은 생산 요구 사항을 충족할 뿐만 아니라 향후 생산 변화를 수용할 수 있는 유연성도 제공해야 합니다.
1.2 공기 흐름 효율성 최적화
공기 흐름 효율성은 집진 시스템의 전반적인 에너지 효율성에 직접적인 영향을 미칩니다. 부적절한 덕트 설계, 특히 과도한 길이 또는 과도한 굴곡은 시스템 공기 저항을 증가시켜 팬에 부담을 주고 에너지 소비를 증가시킵니다. 덕트 레이아웃을 최적화하려면 덕트 길이를 줄이고 급격한 굴곡을 피하는 것뿐만 아니라 과도한 저항 손실을 최소화하기 위해 올바른 덕트 직경을 선택해야 합니다. 덕트 시스템 설계에는 기류 속도와 공기 역학적 특성도 고려해야 합니다. 공기 흐름 변화 최소화, 사각지대 방지, 적절한 공기 흡입구 추가 등의 조치를 통해 균일한 공기 흐름이 보장됩니다. 덕트 재질, 표면 마감 및 내부 마찰도 공기 흐름 효율에 영향을 미칩니다. 더 부드러운 내부 벽 재료를 사용하면 마찰을 줄여 에너지 소비를 더욱 줄일 수 있습니다. 적절한 덕트 설계 및 레이아웃은 집진 시스템 효율성을 향상시킬 뿐만 아니라 운영 비용도 크게 절감합니다.
2. 정기점검
2.1 필터 청소 및 교체
집진 시스템에서 필터는 먼지를 포착하고 오염물질이 공기로 유입되는 것을 방지합니다. 시간이 지남에 따라 필터가 먼지로 막혀 공기 흐름이 제한되고 압력 강하가 발생하며 시스템 부하가 증가합니다. 따라서 효율적인 시스템 작동을 유지하려면 필터를 정기적으로 청소하고 교체하는 것이 중요합니다. 필터가 막히면 팬이 공기를 밀어내기 위해 더 많은 에너지를 소비하므로 시스템 에너지 소비가 늘어납니다. 각 집진 시스템은 다양한 필터 유형을 사용하지만 모든 시스템에는 필터 상태를 실시간으로 모니터링할 수 있는 압력차 모니터링 장치가 장착되어 있어야 합니다. 효율적인 집진 시스템의 경우 펄스 제트 또는 백플러시 청소 방법이 필터 청결을 유지하는 데 도움이 될 수 있습니다. 설계에는 정기적인 유지 관리가 용이하도록 쉽게 교체할 수 있는 필터가 포함되어야 합니다. 효과적인 먼지 수집 및 에너지 효율성을 보장하려면 오래되었거나 손상된 필터를 즉시 교체하려면 제조업체 권장 사항을 따라야 합니다.
2.2 시스템 누출 점검
잠금 장치는 집진 시스템의 효율적인 작동에 매우 중요합니다. 파이프 연결부, 밸브 또는 필터 백의 누출과 같은 시스템 내의 기밀 결함으로 인해 공기 손실이 발생하고 집진 효율이 저하되며 손실된 공기를 보상하기 위해 팬이 더 많은 에너지를 소비해야 합니다. 이는 운영 비용을 증가시킬 뿐만 아니라 운영 환경을 오염시킬 수도 있습니다. 집진 시스템의 누출을 확인하려면 조인트, 씰, 파이프 연결부 및 필터에 대한 정기적인 검사가 필수적입니다. 일반적인 누출 지점에는 덕트 엘보우, 필터 백 가장자리 및 집진 장비의 공기 흡입구가 포함됩니다. 검사 중에 기류 측정기나 연기 테스트와 같은 방법을 사용하면 누출을 시각적으로 식별할 수 있습니다. 누출이 감지되면 즉시 수리하거나 교체하여 공기 손실과 에너지 낭비를 줄여야 합니다. 누출 검사는 시스템 효율성을 향상시킬 뿐만 아니라 장비 수명도 연장합니다.
2.3 필터 압력 강하 모니터링
필터 압력 강하는 집진 시스템 성능의 주요 지표입니다. 필터 먼지 축적이 증가하면 공기 흐름 저항이 증가하여 압력 강하가 증가합니다. 이는 동일한 공기량을 유지하기 위해 시스템의 에너지 소비를 증가시킵니다. 차압 모니터를 설치하면 필터 상태를 실시간으로 모니터링할 수 있습니다. 압력 강하가 설정된 임계값을 초과하는 경우 즉각적인 청소 또는 교체를 구현하여 에너지 효율성 감소 및 추가 에너지 낭비를 방지할 수 있습니다. 또한 필터 압력 강하의 변화를 정기적으로 기록하고 분석하면 합리적인 유지 관리 계획을 수립하는 데 도움이 되며 압력 변화를 간과하여 발생하는 시스템 성능 저하를 방지할 수 있습니다. 고급 집진 시스템에는 자동으로 데이터를 분석하여 필터 상태를 나타내는 지능형 모니터링 시스템이 장착되어 필요할 때 사전 유지 관리가 가능합니다.
3. 가변 주파수 드라이브(VFD) 소개
3.1 가변 주파수 드라이브(VFD) 설치
VFD(가변 주파수 드라이브)는 부하 수요에 따라 모터 속도를 조정하는 기술입니다. 팬 속도를 조절함으로써 VFD는 먼지 부하가 낮을 때 팬 속도를 줄여 전력 소비를 줄일 수 있습니다. 집진 시스템에서 먼지 발생은 일반적으로 주기적이며 지속적으로 높지는 않습니다. 기존 집진 시스템 팬은 일반적으로 최대 부하에서 작동하며 실제 수요에 맞게 조정할 수 없습니다. VFD를 설치하면 시스템이 생산 조건에 따라 팬 속도를 자동으로 조정하여 부하가 높을 때 효율적인 먼지 수집을 보장하는 동시에 불필요한 에너지 낭비를 방지합니다. 예를 들어, 생산 라인이 유휴 상태이거나 먼지 수준이 낮을 때 시스템은 팬 속도를 줄여 전력 소비를 줄일 수 있습니다. 생산 수요가 증가하거나 먼지 농도가 증가하면 팬이 자동으로 적절한 속도로 돌아갑니다. 집진 시스템에 VFD 기술을 사용하면 에너지를 절약할 수 있을 뿐만 아니라 장비 수명을 연장하고 환경에 미치는 영향을 줄입니다.
3.2 팬 속도 최적화
팬은 집진 시스템에서 에너지를 가장 많이 소비하는 장치 중 하나이며, 특히 매우 가변적인 부하 조건에서 최고 속도로 작동하는 경우가 많습니다. 가변 주파수 드라이브(VFD)를 사용하면 실제 먼지 발생에 따라 팬 속도를 조정할 수 있습니다. 예를 들어, 먼지 발생이 적은 기간에는 시스템에서 팬 속도를 줄여 전력 요구 사항을 줄일 수 있습니다. 이러한 유연한 조정은 먼지 수집을 유지하기에 충분한 공기 흐름을 보장할 뿐만 아니라 과도한 에너지 소비를 방지합니다. 먼지 부하가 증가하면 팬 속도가 자동으로 증가하여 먼지 수집 효율을 유지합니다. 팬을 설계하고 최적화하는 동안 공기 흐름 수요의 변동을 고려하고 에너지 소비와 성능 요구 사항의 균형을 맞추는 적절한 VFD 제어 전략을 선택하는 것이 중요합니다. 또한 적절한 VFD 작동을 보장하기 위해 시스템 작동 상태를 정기적으로 모니터링하면 시스템 에너지 효율성과 신뢰성을 더욱 향상시킬 수 있습니다.
4. 자동제어 및 센서
4.1 수요응답제어
수요 반응 제어 시스템은 집진 시스템의 핵심 최적화 조치입니다. 주요 위치에 센서를 설치하면 먼지 농도, 풍속, 압력차 등의 매개변수를 실시간으로 모니터링할 수 있으며, 이 실시간 데이터를 기반으로 시스템 작동을 자동으로 조정할 수 있습니다. 예를 들어, 집진 시스템은 생산 라인의 시작 및 중지에 따라 팬과 필터를 자동으로 켜고 끌 수 있어 시스템이 작동하지 않을 때 에너지 소비를 피할 수 있습니다. 생산 중에 먼지 농도가 낮으면 시스템은 팬 속도를 줄이거나 일부 장비를 종료하여 불필요한 에너지 소비를 줄일 수 있습니다. 센서 데이터를 자동 제어 시스템과 통합하여 지능적인 시스템 조정이 가능합니다. 이러한 수요 기반 제어 접근 방식은 에너지 사용을 최적화할 뿐만 아니라 시스템 응답성과 효율성을 향상시켜 장비 마모를 줄입니다.
4.2 실시간 데이터 모니터링
실시간 데이터 모니터링은 집진 시스템의 작동 상태에 대한 지속적인 가시성을 제공하여 잠재적인 문제를 신속하게 식별하고 적절한 최적화 조치를 구현하는 데 도움이 됩니다. 팬, 필터, 덕트 등 집진 시스템의 다양한 구성 요소에는 실시간 데이터 피드백을 제공하는 모니터링 센서를 장착할 수 있습니다. 압력 차이, 기류, 에너지 소비, 온도 및 습도를 포함한 이 데이터는 운영자가 시스템 성능을 분석하고 최적화하는 데 도움이 될 수 있습니다. 예를 들어, 압력차 모니터링을 통해 필터 막힘이나 덕트 누출을 즉시 식별하여 적절한 청소 또는 수리 조치를 취할 수 있습니다. 실시간 데이터는 클라우드 플랫폼이나 로컬 제어 센터를 통해 중앙에서 분석될 수도 있어 경영진이 적시에 의사 결정을 내릴 수 있습니다. 데이터 기반 의사결정 프로세스를 통해 에너지 낭비를 줄일 수 있을 뿐만 아니라 장비의 수명을 연장하여 시스템 전체의 효율성을 향상시킬 수 있습니다.
5. 더스트 후드 및 덕트 설계 최적화
5.1 적절한 먼지 후드 설계
먼지 후드 디자인은 먼지 수집 효율성에 매우 중요합니다. 후드 설계가 공정 요구 사항을 충족하지 않거나 먼지를 효과적으로 포집하지 못하는 경우 시스템이 효과적으로 작동하지 않아 먼지 포집 효율이 낮아집니다. 후드를 설계할 때는 먼지 발생원과의 거리, 먼지 유형, 기류 속도 등의 요소를 고려해야 합니다. 후드의 모양과 크기는 과도한 공기 흐름 사각지대와 사각지대를 피하기 위해 생산 장비의 작동 특성에 맞게 맞춤화되어야 합니다. 일부 고강도 분진 발생원의 경우 후드에는 분진 포집 효율을 향상시키기 위해 여러 흡입 포트 또는 층 구조가 필요할 수 있습니다. 적절한 후드 설계는 팬 및 기타 시스템 구성 요소에 대한 부담을 줄이고, 공기 흐름 분포를 균일하게 하며, 국지적인 과잉 또는 부족 흡입을 방지하는 데 도움이 됩니다. 또한 작동 중에 후드가 작업자에게 영향을 주지 않도록 설계 시 작동 안전을 고려해야 합니다.
5.2 덕트 레이아웃 최적화
는 duct is a critical component in the dust collection system, carrying air flow. Its layout directly affects airflow efficiency and energy consumption. The goal of optimizing duct layout is to reduce resistance to air flow and improve system efficiency. The total length of ducts should be minimized, avoiding unnecessary bends and long transmission distances. Each bend and joint increases airflow resistance, requiring the fan to consume more energy to overcome this resistance. The duct diameter should be sized appropriately for the airflow volume. Avoid oversized ducts that result in low airflow velocity, or undersized ducts that result in excessive airflow, which increases resistance. Choosing the right duct material is also crucial. For example, smooth metal ducting, rather than rough PVC, effectively reduces friction and further improves airflow efficiency. Regularly inspecting duct cleanliness to prevent additional resistance caused by dust accumulation is also key to optimizing the duct system.
6. 먼지 재유입률 감소
6.1 사이클론 분리기 설치
사이클론 분리기는 큰 먼지 입자를 분리하는 데 사용되는 장치입니다. 원심력을 사용하여 공기 흐름에서 더 큰 먼지 입자를 분리함으로써 후속 필터에 들어가는 먼지의 양을 줄입니다. 사이클론 분리기를 설치하면 필터의 부담을 효과적으로 줄여 수명을 연장하고 청소 및 교체 빈도를 줄일 수 있습니다. 사이클론 분리기는 큰 입자 및 거친 먼지와 같이 무거운 먼지를 처리하는 데 특히 적합합니다. 대부분의 사이클론에는 외부 전원이 필요하지 않습니다. 공기 흐름의 자연스러운 움직임을 활용하여 먼지를 분리하여 시스템의 에너지 효율성을 크게 향상시킵니다. 사이클론은 또한 전체 시스템의 처리 용량을 증가시켜 집진 시스템이 더 높은 수준의 먼지 발생을 처리할 수 있도록 해줍니다. 사이클론 분리기의 크기와 유형을 적절하게 선택하면 1차 여과 시스템에 들어가기 전에 대부분의 굵은 먼지를 효과적으로 제거할 수 있어 후속 처리를 위한 에너지 소비를 줄일 수 있습니다.
6.2 공기 흐름 시뮬레이션 사용
전산 유체 역학을 사용하여 공기 흐름 경로를 시뮬레이션하는 기술인 전산 유체 역학(CFD)은 집진 시스템 설계를 최적화하는 데 도움이 될 수 있습니다. CFD 시뮬레이션은 설계 단계에서 기류 동작을 예측 및 분석하여 잠재적인 데드존, 난류 영역 및 기류 비효율 영역을 식별할 수 있습니다. 이 데이터를 사용하여 설계자는 덕트, 후드 및 기타 구성 요소의 설계를 최적화하여 전반적인 먼지 수집 효율성을 향상시킬 수 있습니다. CFD 시뮬레이션은 덕트 레이아웃의 고르지 못한 전환, 부적절한 먼지 후드 설계 등 기존 설계 방법을 사용하여 감지하기 어려운 문제를 식별하여 보다 목표화된 최적화 솔루션을 제공할 수 있습니다. CFD 기술은 다양한 설계 옵션을 비교하고, 최적의 경로를 선택하고, 불필요한 에너지 낭비를 방지하는 데에도 사용할 수 있습니다. 과학적 모델링 및 시뮬레이션을 통해 시스템이 작동되기 전에 세부적인 최적화 및 조정이 이루어질 수 있어 집진 시스템의 효율성이 향상됩니다.
7. 고효율 필터 소재 사용
7.1 고효율 필터 소재 선택
는 choice of filter material directly impacts the efficiency of the dust collection system. Modern dust collection systems are no longer limited to traditional fiber filter materials. Many new high-efficiency filter materials, such as nanofiber filter cloth and polyester composite materials, offer lower airflow resistance and higher dust collection efficiency. These high-efficiency filter materials can capture even finer dust particles, especially those that are more effective in capturing fine dust such as PM2.5. These materials also offer improved air permeability, enabling efficient filtration without significantly increasing energy consumption. Selecting high-efficiency filter materials not only improves dust collection efficiency but also reduces filter pressure drop, thereby reducing system energy consumption. In actual applications, the most appropriate filter material should be selected based on the dust properties (such as particle size and humidity) and the requirements of the operating environment. For example, environments with high humidity or high levels of oily dust require special oil- and water-resistant materials.
7.2 제트 청소 기술
펄스 제트 청소는 집진 시스템의 필터를 청소하는 일반적인 방법입니다. 압축 공기를 빠르게 분사하여 필터 표면에 달라붙은 먼지를 씻어냅니다. 이러한 청소 방법은 필터의 통기성을 효과적으로 복원할 뿐만 아니라 유지 관리 비용도 절감합니다. 집진 시스템을 설계할 때 펄스 제트 시스템의 레이아웃은 필터의 작동 조건에 맞게 최적화되어야 합니다. 에너지를 낭비하거나 필터를 손상시키는 과도한 분사를 방지하려면 먼지 농도와 필터 막힘을 기준으로 분사 간격과 강도를 조정해야 합니다. 정기적인 펄스 제트 청소를 통해 필터 압력 강하를 효과적으로 줄이고, 안정적인 공기 흐름을 유지하며, 팬에 가해지는 부담을 줄일 수 있습니다. 자동화된 제어 시스템과 함께 펄스 제트 청소 프로세스는 실시간 모니터링 데이터를 기반으로 청소 빈도와 강도를 자동으로 조정하여 효율적이고 에너지 절약적인 청소를 달성할 수 있습니다.
8. 에너지 효율 향상을 위한 장비 업그레이드
8.1 고효율 모터 사용
집진 시스템에서 전기 모터는 에너지 소비의 주요 원인 중 하나입니다. 지속적인 기술 발전으로 많은 최신 모터는 더 높은 에너지 효율 비율을 달성했습니다. 이러한 고효율 모터를 채택함으로써 집진 시스템의 에너지 소비를 크게 줄일 수 있습니다. 기존 모터에 비해 고효율 모터는 동일한 부하 조건에서 더 적은 전력을 소비하여 불필요한 에너지 낭비를 줄입니다. 고효율 모터는 고급 소재와 보다 정교한 제조 공정으로 설계되는 경우가 많아 장기간 작동 중에도 낮은 작동 온도를 유지하고 에너지 손실을 최소화할 수 있습니다. 고효율 모터는 일반적으로 수명이 길어 유지보수 빈도와 수리 비용이 절감됩니다. 오래된 집진 시스템을 고효율 모터로 교체하는 것을 고려하는 것은 특히 장기간 작동이 필요하거나 무거운 부하에서 작동하는 시스템의 경우 효과적인 에너지 절약 전략입니다.
8.2 에너지 효율적인 팬 선택
팬은 집진 시스템의 주요 에너지 소비자 중 하나이므로 에너지 보존을 위해 팬을 선택하는 것이 중요합니다. 에너지 효율적인 팬은 보다 효율적인 설계를 활용하여 더 적은 에너지 소비로 동일한 공기 흐름을 제공합니다. 기존 팬에 비해 에너지 절약형 팬은 일반적으로 공기 흐름 경로를 최적화하고 공기 흐름 저항을 줄이는 데 더 중점을 두고 설계됩니다. 효율적인 임펠러와 팬 하우징 설계를 채택하여 공기 흐름 중 에너지 손실을 최소화합니다. 고효율 팬을 사용하면 전력 소비를 줄일 수 있을 뿐만 아니라 팬 고장도 줄여 시스템 신뢰성이 향상됩니다. 에너지 절약형 팬의 장점은 장기간에 걸쳐 작동하는 시스템에서 특히 두드러집니다. 적절한 팬 사양과 모델을 선택하고 실제 작동 조건에 따라 정기적으로 팬 속도를 조정하는 것은 에너지 절약을 달성하기 위한 핵심 조치입니다.
9. 운영 일정 최적화
9.1 피크 시간대 활용
는 workload of dust collection systems often fluctuates with production process fluctuations. Therefore, rationally scheduling the dust collection system's operating hours can avoid unnecessary energy consumption. For example, high-load periods on a production line typically require higher dust collection capacity, while low-load periods can reduce fan operating power or even shut down certain equipment. By optimizing the production cycle, the dust collection system's high-energy consumption can be concentrated during times when efficient dust collection is required, while system operation can be reduced during periods of lower demand, avoiding resource waste.
9.2 자동제어 구현
자동화된 제어를 통해 집진 시스템은 실제 필요에 따라 작동 상태를 조정하여 에너지 활용을 최적화할 수 있습니다. 예를 들어, 센서는 공기 질, 먼지 농도, 생산 라인 작동 상태를 실시간으로 모니터링할 수 있으며, PLC 제어 시스템은 팬 속도나 시작 및 중지를 지능적으로 조정할 수 있습니다. 자동 제어 시스템은 수동 조정으로 인한 오류를 제거하고 집진 시스템이 항상 최적의 조건에서 작동하도록 보장합니다. 또한 자동화된 제어는 시스템 운영 데이터를 효과적으로 기록하여 운영자가 에너지 소비 추세를 분석하고 조정할 수 있도록 도와줍니다.
